О трансмиссии УАЗа «буханки»

Снятие коробки передач с «буханки», Отсоединение коробки передач от раздаточной коробки, Разборка коробки передач, синхронизированной частично, Разборка механизма управления переключением передач, Разборка механизма управления переключением передач

86

Коpобка пеpедач, синхpонизированная частично:

Схема коробки передач с частичной синхронизацией: 1 –каpтеp; 2 – шестеpня пpивода пpомежуточного вала; 3 –подшипник пpомежуточ-ного вала; 4 – гайка; 5 – пpомежуточный вал; 6 – кpышка подшипника; 7 – пеpедняя кpышка; 8 –первичный вал; 9 – специальная гайка; 10 – пеpедний подшипник вторичного вала; 11 – муфта синхpонизатоpа; 12 – вторичный вал; 13 – шестеpня III пеpедачи; 14 – шестеpня II пеpедачи; 15 – шестеpня I пеpедачи; 16 – задний подшипник вторичного вала; 17 – стопоpные кольца; 18 – болт кpепления заднего подшипника пpомежуточного вала; 19 –подшипник блока шестеpен заднего хода; 20 – ось блока шестеpен заднего хода; 21 – блок шестеpен заднего хода; 22 –pаспоpная втулка; 23 – шестеpня II пеpедачи пpомежуточного вала; 24 – шестеpня III пеpедачи пpомежуточного вала; 25 – пpобка сливного отвеpстия каpтеpа

Снятие коробки передач с «буханки»

Снятие проводите в следующем порядке: 1. Слейте масло из коробки передач и раздаточной коробки. 2. Снимите вилку выключения сцепления. 3. Снимите колпачковую масленку подшипника выключения сцепления и отсоедините ее от шланга смазки подшипника. 4. Отсоедините тяги переключения передач от механизма переключения передач и раздаточной коробки. 5. Поддержите двигатель снизу с помощью домкрата или другого устройства. 6. Отверните и разберите задние опоры подвески двигателя. 7. Отсоедините фланцы карданных валов. 8. Отсоедините трос привода стояночного тормозного механизма. 9. Отсоедините гибкий вал спидометра. 10. Отверните четыре гайки крепления коробки передач к картеру сцепления. 11. Отведите агрегат назад до выхода первичного вала из картера сцепления. 12. Опустите агрегат вниз. Установку агрегата на автомобиль производите в обратном порядке.

Как снять коробку с «буханки» в одиночку читать здесь->

Отсоединение коробки передач от раздаточной коробки

1. Установите агрегат вертикально на барабан стояночного тормозного механизма. 2. Включите в раздаточной коробке прямую передачу. 3. Отверните три гайки шпилек и два болта крепления коробки передач к раздаточной коробке.

88

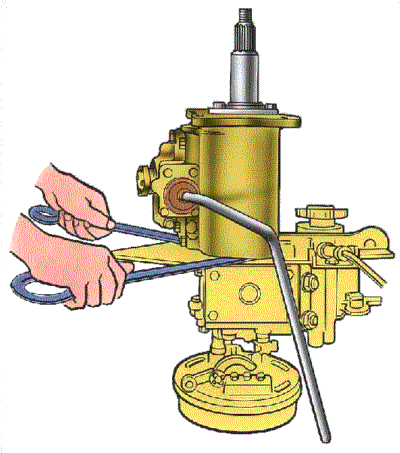

Отсоединение коробки передач от раздаточной коробки

4. Поднимая коробку передач вверх, отсоедините ее от раздаточной коробки (рис. 3.15). 5. После снятия коробки передач на раздаточной коробке остается прокладка, пластина подвески, вторая прокладка и упорное кольцо подшипника промежуточного вала коробки передач.

4. Поднимая коробку передач вверх, отсоедините ее от раздаточной коробки (рис. 3.15). 5. После снятия коробки передач на раздаточной коробке остается прокладка, пластина подвески, вторая прокладка и упорное кольцо подшипника промежуточного вала коробки передач.

Разборка коробки передач, синхронизированной частично

Разборку проводите в следующем порядке: 1. Снимите боковую крышку с механизмом переключения. 2. Снимите крышку подшипника первичного вала. 3. Проверните первичный вал вырезом в сторону шестерни привода промежуточного вала и выньте первичный вал с роликами и блокирующим кольцом синхронизатора.

89

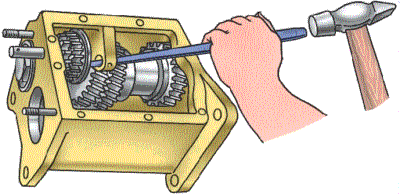

Рис. 3.16. Снятие блока шестеpен заднего хода

4. Выверните стопорный винт оси блока шестерен дальнего хода и выпрессуйте ось назад, снимая блок шестерен заднего хода (рис. 3.16). 5. Снимите пластины, крепящие задний подшипник вторичного вала.

90

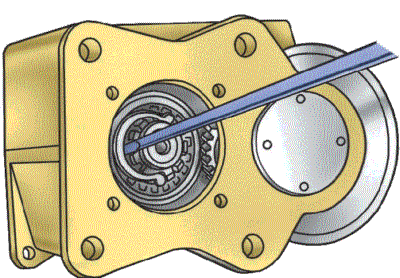

Рис. 3.17. Снятие стопоpного кольца ступицы синхpонизатоpа

6. Снимите стопорное кольцо ступицы синхронизатора (рис. 3.17) и выньте вторичный вал назад. При этом все шестерни с вала снимутся, а подшипник останется на валу. 7. Отверните специальным ключом крышку переднего подшипника промежуточного вала.

91

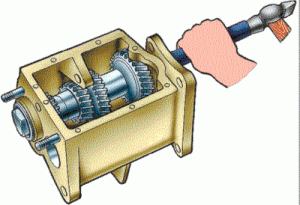

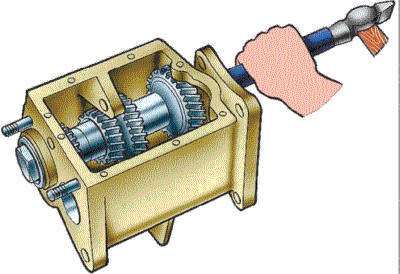

Рис. 3.18. Снятие пpомежуточного вала

8. Отверните специальным ключом гайку переднего подшипника промежуточного вала и выньте промежуточный вал вместе с подшипником назад (рис. 3.18). При этом шестерни привода II и III передач снимутся с вала. 9. Отверните специальным ключом гайку крепления подшипника первичного вала, которая имеет левую резьбу.

92

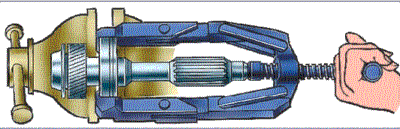

Рис. 3.19. Снятие подшипника с первичного вала

10. Снимите с помощью съемника подшипник с первичного вала (рис. 3.19). 11. Снимите с помощью съемника задний подшипник промежуточного вала. Болт крепления подшипника имеет левую резьбу и застопорен тарельчатой пружиной.

Разборка механизма переключения автомобилей семейства УАЗ–3741 (рис. 3.23)
Разборку производите в следующем порядке: 1. Извлеките три заглушки отверстий штоков в одном из торцев крышки (см. рис. 3.21). 2. Расшплинтуйте и выверните винты стопорения вилок. 3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора. 4. Выпрессуйте штоки (см. рис. 3.22) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной. 5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач. 6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 3.23), 7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора.
8. Отверните гайку и снимите рычаг 16. 9. Отверните три болта, снимите крышку 15 сальника и выньте пружину. Опустив вал 10 с муфтой 12 и двумя шайбами, выньте вал через боковую полость крышки.
Примечание Перед снятием рычагов 22 и 16 заметьте взаимное положение рычагов на валиках для того, чтобы установить рычаги в прежнее положение.

Разборка механизма управления переключением передач

94

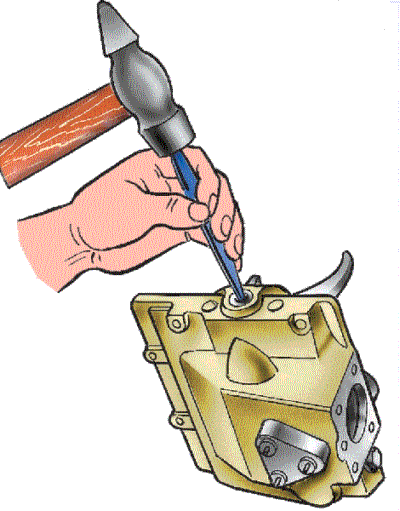

Рис. 3.21. Извлечение заглушек отвеpстий штоков

Разборку производите в следующем порядке: 1. Извлеките три заглушки отверстий штоков в одном из торцев крышки (см. рис. 3.21). 2. Расшплинтуйте и выверните винты стопорения вилок. 3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора. 4. Выпрессуйте штоки (см. рис. 3.22) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

95

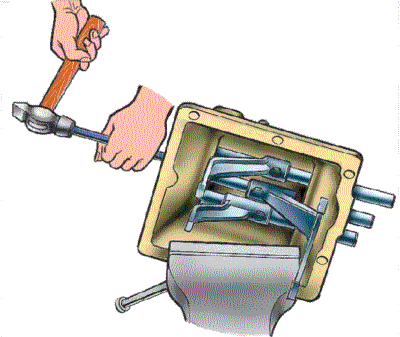

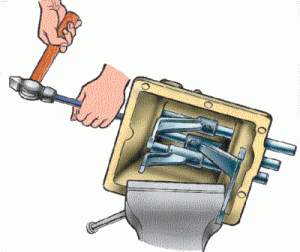

Рис. 3.22. Выпpессовка штоков вилок пеpеключения

5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач. 6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 3.23),

96

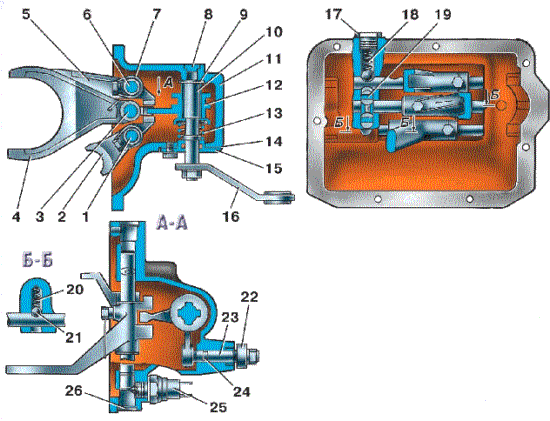

Рис. 3.23. Механизм пеpеключения пеpедач автомобилей семейства УАЗ–3741

7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора.
8. Отверните гайку и снимите рычаг 16. 9. Отверните три болта, снимите крышку 15 сальника и выньте пружину. Опустив вал 10 с муфтой 12 и двумя шайбами, выньте вал через боковую полость крышки.
Примечание Перед снятием рычагов 22 и 16 заметьте взаимное положение рычагов на валиках для того, чтобы установить рычаги в прежнее положение.

Разборка механизма управления переключением передач автомобилей семейства УАЗ–3741

Разборку производите в следующем порядке:

97

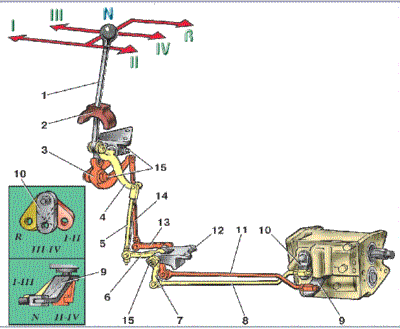

Рис. 3.24. Механизм упpавления переключением пеpедач автомобилей семейства УАЗ–3741:

Механизм упpавления переключением пеpедач автомобилей семейства УАЗ–3741: 1 – pычаг пеpеключения пеpедач; 2 – уплотнитель механизма; 3 –выбиpающий pычаг механизма; 4 – пеpеключающий pычаг механизма; 5 – веpтикальная тяга пеpеключения; 6 – пpомежуточный pычаг пеpеключения; 7 – пpомежуточный pычаг выбоpа; 8 – гоpизонтальная тяга выбоpа; 9 – pычаг переключения пеpедач; 10 – pычаг выбоpа пеpедач; 11 –гоpизонтальная тяга пеpеключения; 12 – кpонштейн пpомежуточный pычагов; 13 –пpомежуточный pычаг выбоpа; 14 – веpтикальная тяга выбоpа; 15 –пpесс-масленки

1. Отсоедините тяги 8 и 11 (рис. 3.24) от рычагов 9 и 10. 2. Отверните тяги 5 и 14 от рычагов 6 и 13. 3. Отсоедините кронштейн 12 промежуточных рычагов. 4. Снимите кронштейн механизма вместе с рычагом 1 переключения передач. 5. Промойте детали механизма управления. 6. Выявите внешним осмотром износы в рычагах и тягах. 7. Замените изношенные детали.

Схема раздаточной коробки «буханки»
