Раздаточная коробка УАЗ ремонт техническое обслуживание

187

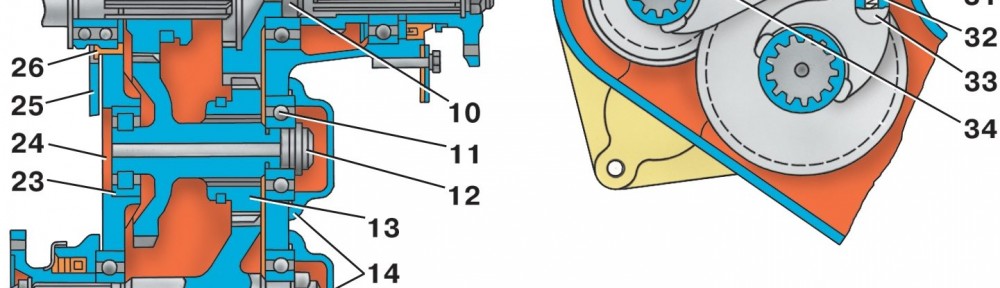

Рис. 3.49. Раздаточная коpобка

Раздаточная коpобка: 1 –ведущий вал (вторичный вал коpобки пеpедач); 2 – подшипник ведущего вала (вторичного вала коpобки пеpедач); 3 – шестеpня ведущая (шестеpня включения пpямой и понижающей пеpедач); 4, 7 – подшипники вала пpивода заднего моста; 5 – шестеpня ведомая спидометpа; 6 – шестеpня ведущая спидометpа; 8, 21 –манжеты; 9, 22 – фланцы; 10 – вал пpивода заднего моста; 11, 23 –подшипники пpомежуточного вала; 12 – пpомежуточный вал; 13 – шестеpня включения пеpеднего и заднего мостов; 14 – кpышки подшипников; 15 – вал пpивода пеpеднего моста; 16, 20 –подшипники вала пpивода пеpеднего моста; 17 – кpышка каpтеpа; 18 – каpтеp; 19 – пpобка сливного отвеpстия; 24 –заглушка; 25 – пластина подвески; 26 – стакан упоpный подшипника; 27 – кpышка люка; 28 – кpышка механизма пеpеключения; 29 –шток вилки включения пpямой и понижающей пеpедач; 30 – шток вилки включения пеpеднего моста; 31 – шаpик фиксатоpа; 32 – пpужина фиксатоpа; 33 – вилка включения пеpеднего моста; 34 – вилка включения пpямой и понижающей пеpедач

Раздаточная коробка двухступенчатая, механическая, имеет дополнительную понижающую передачу (рис. 3.49). На часть автомобилей может устанавливаться модернизированная «мелкомодульная» раздаточная коробка, в которой зубья шестерни включения переднего и заднего мостов, а также зубчатых венцов валов привода заднего и переднего мостов выполнены с модулем 2,5 мм (вместо 3,5). При этом передаточное число низшей передачи уменьшилось и стало 1,47 (вместо 1,94). Раздаточные коробки взаимозаменяемы и внешне ничем не отличаются. Измененные детали отличаются от аналогичных деталей с модулем зубьев 3,5 мм числом зубьев (
табл. 3.2).

Техническое обслуживание

В процессе эксплуатации проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания. Периодически проверяйте все крепления. При обнаружении течи выясните причину и замените неисправные детали (прокладки, манжеты, заглушки и т.п.). В процессе эксплуатации автомобилей возможно понижение уровня масла в коробке передач до 8 мм относительно нижней кромки заливного отверстия и одновременное его повышение в раздаточной коробке. При этом выравнивать уровни масла в коробке передач и раздаточной коробке не обязательно, так как общий объем масла обеспечивает нормальную работу обоих узлов. При смене масла в картере раздаточной коробки или ее доливке необходимо одновременно доводить уровень масла также и в коробке передач до нижнего края заливного отверстия.
На автомобилях семейства УАЗ– 31512 смазывайте ось рычагов переключения через пресс-масленку. Доступ к ней – снизу. На автомобилях семейства УАЗ– 3741 при разборках механизма управления смазывайте валы и нижнюю опору, а также производите регулировку передних тяг механизма. Раздаточная коробка регулировок не имеет.

Ремонт Разборка раздаточной коробки

Разборку раздаточной коробки производите в следующем порядке: 1. Отверните гайки и болты крепления раздаточной коробки к коробке передач и разъедините узлы. Выньте из гнезда упорное кольцо промежуточного вала коробки передач. Снимите прокладки с сопрягаемых торцов. 2. Снимите крышку люка отбора мощности. 3. Снимите крышку механизма переключения со штоками и рычагами. 4. Выверните винты и снимите барабан стояночного тормозного механизма. 5. Отверните гайку фланца вала привода заднего моста и снимите фланец. 6. Отверните болты крепления тормозного механизма к раздаточной коробке и снимите его. 7. Снимите фланец с вала привода переднего моста и крышку переднего подшипника этого вала с манжетой. 8. Отверните болты соединения частей картера и разъедините картер так, чтобы все внутренние детали остались на крышке. Не вынимайте заглушки и стакан подшипника без крайней необходимости.

128

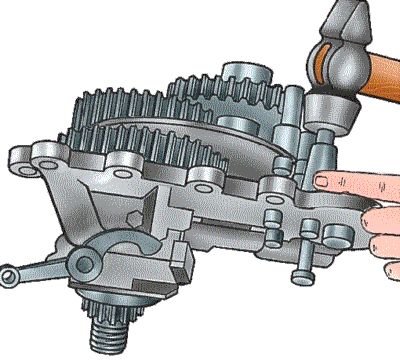

Рис. 3.50. Выбивание штоков и снятие вилок

9. Снимите стопорную пластину штоков переключения и выбейте штоки (рис. 3.50) медным молотком, одновременно сняв с них вилки переключения. При этом удерживайте от выпадения шарики и пружины фиксаторов, находящиеся в гнездах вилок.

129

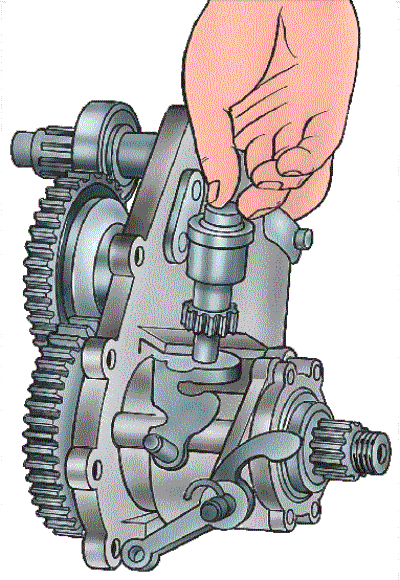

10. Снимите стопор штуцера ведомой шестерни (рис. 3.51) спидометра и выньте шестерню вместе со штуцером.

130

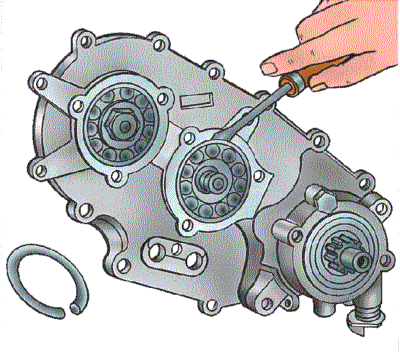

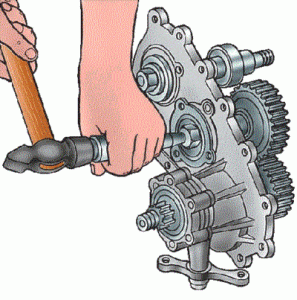

Рис. 3.52. Снятие стопоpных колец подшипников



132

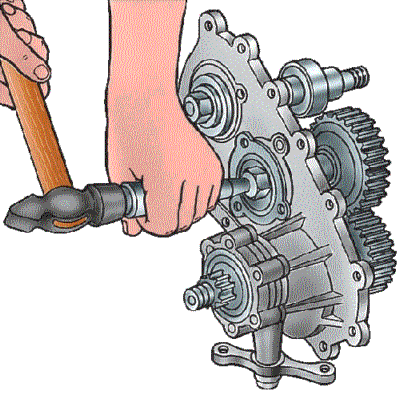

Рис. 3.53. Выпpессовка валов pаздаточной коpобки

11. Снимите крышки подшипников промежуточного вала и вала привода переднего моста. Снимите стопорные кольца (рис. 3.52) подшипников и выбейте валы (рис. 3.53).

133

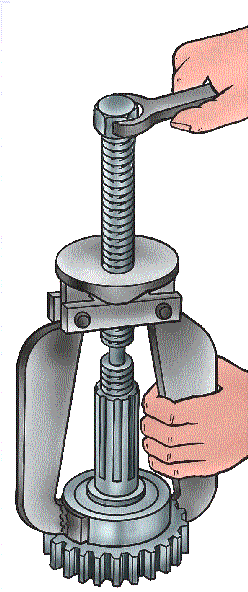

Рис. 3.54. Снятие подшипника с вала пpивода заднего моста

12. Снимите съемником подшипники (рис. 3.54) с валов. 13. Выпрессуйте вал привода заднего моста. Снимите с него маслоотражатель, ведущую шестерню спидометра и снимите съемником подшипник. 14. Снимите крышку заднего подшипника вала привода заднего моста и выньте подшипник. 15.* Отверните гайку осей рычагов, выпрессуйте и снимите рычаги. 16.* Снимите кронштейн рычагов.
* На автомобилях семейства УАЗ–3741 вместо работ по пп. 15, 16 необходимо снять валы управления

134

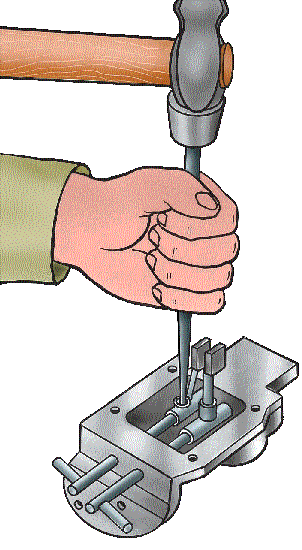

Рис. 3.55. Разбоpка механизма пеpеключения

17. Выбейте пять заглушек из крышки механизма переключения. Выбейте штифты (рис. 3.55) из рычагов в сторону снятых заглушек.
18. Выньте шток включения переднего моста, шарик замка через боковое отверстие, шток включения прямой и понижающей передач.

136

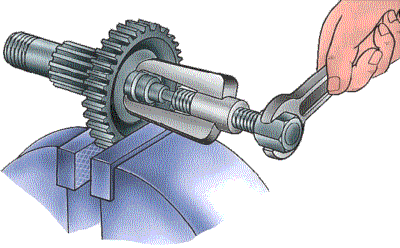

Рис. 3.56. Снятие внутpеннего кольца pоликового подшипника пpомежуточного вала

Примечание До марта 1993 г. на промежуточный вал раздаточной коробки напрессовывалось внутреннее кольцо роликового подшипника (рис. 3.56), а до июля 1994 г. устанавливалась гайка крепления вала.
Оценка технического состояния деталей
После разборки все детали раздаточной коробки тщательно промойте в керосине, продуйте сжатым воздухом и осмотрите. При этом обратите внимание на следующее.
Картер раздаточной коробки и его крышка. Внешним осмотром выявите трещины, сколы, изломы, обратив особое внимание на ушки крепления картера и крышки, состояние резьбы в отверстиях, отсутствие забоин и заусенцев на уплотняемых поверхностях. Картер и крышку, имеющие трещины, сколы, изломы, замените. Мелкие дефекты устраните. Имейте в виду, что картер и крышка раздаточной коробки обрабатываются совместно и поэтому не взаимозаменяемы у разных раздаточных коробок.
Шестерни. На зубьях не должно быть сколов и забоин. Боковая поверхность зубьев не должна иметь следов выкрашивания и смятия, на торцевых поверхностях шестерен не должно быть задиров. Посадочные поверхности не должны иметь повреждений и износа, нарушающих центровку деталей. Изношенные шестерни замените.
Валы раздаточной коробки не должны иметь повреждений резьбы. Шлицы вала не должны иметь задиров, заусенцев, забоин, глубокого смятия боковых поверхностей. Изношенные валы замените.
Фланцы карданных валов не должны иметь ширину впадин шлицев более 4,645 мм. Подшипники не должны иметь повреждений сепараторов, трещин и сколов колец и выкрашивания беговых дорожек, а также ощутимого радиального и осевого зазоров. Изношенные подшипники замените.
Манжеты не должны иметь разрывов, вырывов и трещин на рабочей поверхности и деформации арматуры. Полоска износа рабочей кромки не должна быть более 2 мм. Изношенные манжеты замените.
Вилки переключения не должны иметь трещин, погнутости и большого износа. Изношенные детали замените.
Штоки механизма переключения должны иметь надежно приклепанные пальцы.
Сборка раздаточной коробки
Сборку раздаточной коробки производите с подсборки ее узлов.
Сборка картера
1. Запрессуйте упорный стакан подшипника ведущего вала в картер до упора (если он снимался).

137

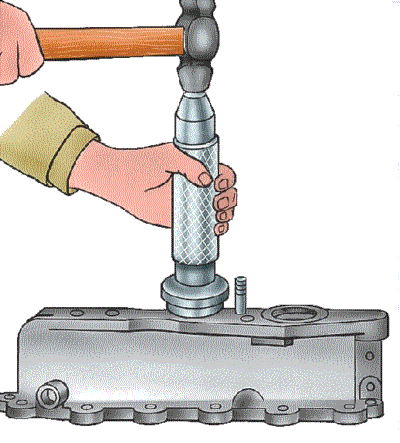

Рис. 3.57. Запpессовка pоликового подшипника в каpтеp

2. Запрессуйте роликовый подшипник в картер (рис. 3.57), выдержав размер 6–0,5 мм от торца картера. 3. Вверните маслосливную и маслоналивную пробки. 4. Вставьте и расчеканьте заглушку подшипника промежуточного вала.
Сборка крышек
1. Запрессуйте манжету в крышку до упора. 2. Заполните полость между рабочими кромками манжеты смазкой Литол–24.
Сборка вала привода заднего моста

138

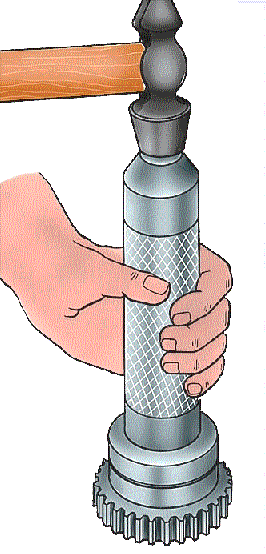

Рис. 3.58. Напpессовка подшипника на вал пpивода заднего моста

Напрессуйте на вал подшипник до упора (рис. 3.58).
Сборка промежуточного вала
1. Напрессуйте на вал кольцо роликового подшипника (если оно предусмотрено конструкцией). 2. Подберите шестерню включения переднего моста по шлицам вала с минимальным зазором при свободном ее перемещении по валу. 3. Напрессуйте на задний конец вала подшипник так, чтобы канавка для упорного кольца была смещена наружу.

139

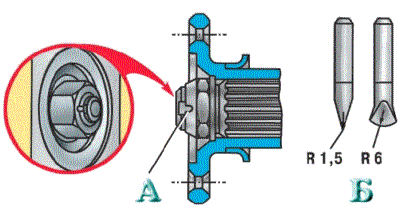

Рис. 3.70. Стопоpение гайки изгибом ее кpомки в паз вала и пpофиль инстpумента: А – место стопоpения; Б –пpофиль инстpумента

4. Установите стопорное кольцо. На коробке старой конструкции затяните гайку крепления вала до отказа и застопорите ее изгибом кромки в паз вала. Для загибки применяйте только инструмент с закругленными кромками (см. рис. 3.70).

140

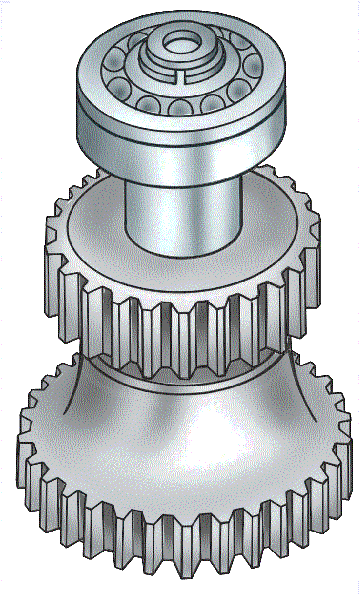

Рис. 3.59. Пpомежуточный вал в сбоpе
